خط کش سینوسی گروز GROZ (کد کالا SNB) ( در 2 سایز مختلف)

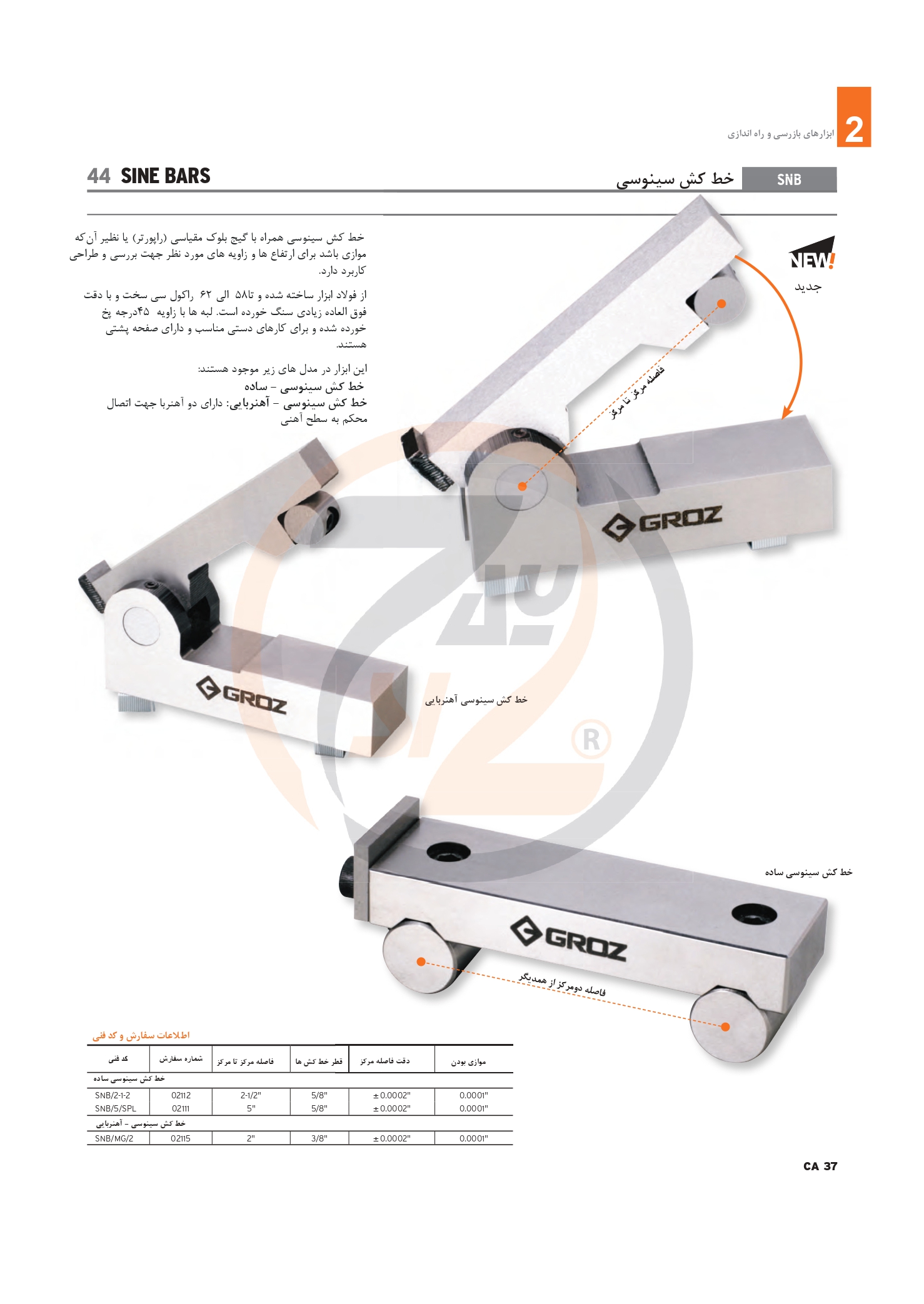

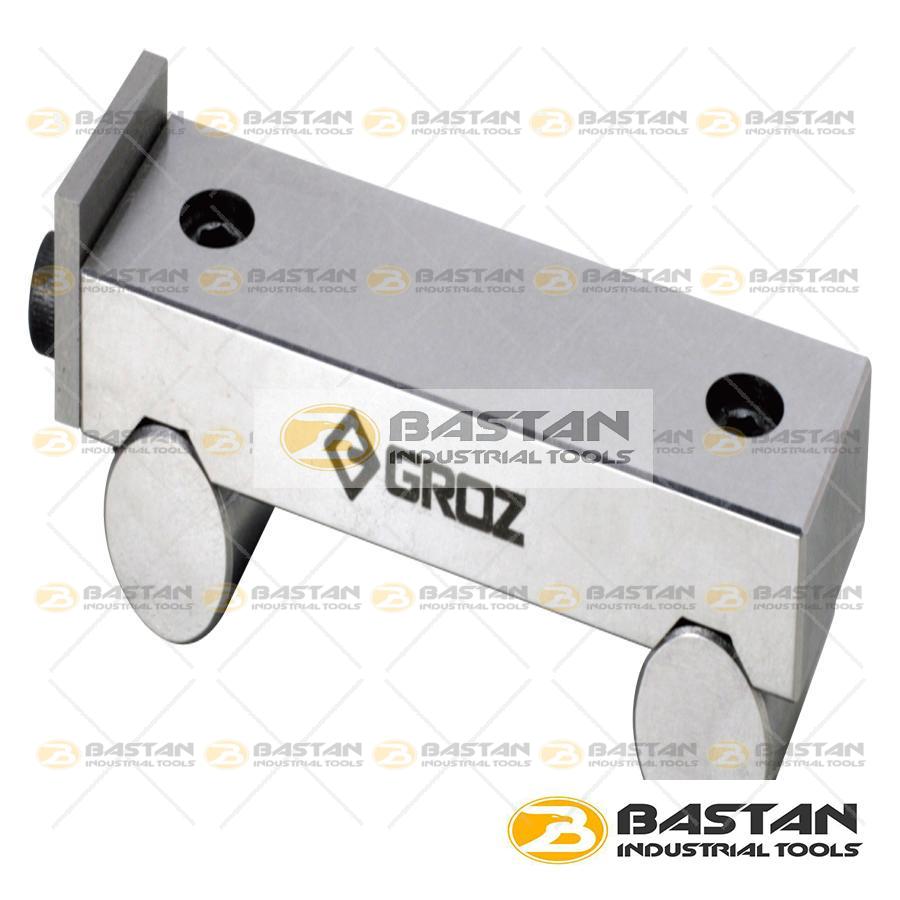

خط کش سینوسی Sine Bars سری SNB برند گروز GROZ

خط کش سینوسی جهت استفاده همراه با گیج بلوک مقیاسی(راپورتر) با نظیر آن (که موازی باشد) برای ارتفاع ها و زاویه های مورد نظر جهت بررسی و طراحی کاربرد دارد. این وسیله ها از فولاد ابزار ساخته شده اند و تا 58 الی 62 راکول سخت و با دقت فوق العاده زیادی سنگ خورده اند. لبه ها با زاویه 45 درجه پخ خورده شده اند و برای کار دستی مناسب هستند.خط کش سینوسی وسیله ای کمکی برای اندازه گیری و کنترل زوایا است. از آنجا که روش محاسبه زاویه در این وسیله با استفاده از سینوس زاویه است, به نام خط کش سینوسی نامیده می شود. خط کش سینوسی از قسمت های زیر تشکیل می شود:

• بدنه: که سطح بالایی آن محل استقرار قطعه است و ممکن است سوراخ دار ساخته شود.برای این که سبک شود و حرارت را بهتر منتقل نماید.
• پایه ها: که به شکل استوانه اند و باید مقطع آن ها کاملا دایره ای و پرداخت باشند.
• تکیه گاه برای استقرار قطعه کار و جلوگیری از سر خوردن آن ها.( البته بعضی از خط کش های سینوسی به این تکیه گاه مجهز هستند)
• پیچ های آلنی، که برای اتصال پایه ها به بدنه از آن استفاده می شود تا سر آن ها بیرون نزند.

خط کش های سینوسی بر اساس فاصله مرکز تا مرکز پایه هایشان مشخص می شوند و معمولا در اندازه های مختلف ساخته می شوند. دقت خط کش سینوسی به دقیق بودن فاصله مرکز تا مرکز پایه های آن است.لذا در موقع ساخت این وسیله دقت شده تا دو سطح جانبی پایه ها کاملا موازی و دو سطح بالایی آن ها کاملا در یک صفحه قرار داشته باشند. هم چنین، سطح بالایی بدنه (محل استقرار قطعه کار) با سطح زیری آن کاملا موازی باشد.ضمنا کلیه سطوح باید دقیقا پرداخت گردند.

روش استفاده: برای اندازه گیری و کنترل زاویه لازم است مجموعه قطعه کار و خط کش سینوسی مطابق زیر آماده شوند:

1. خط کش سینوسی را روی صفحه صافی قرار می دهیم.
2. قطعه کار را روی خط کش سینوسی می گذاریم, برای ثابت نمودن قطعه کار می توان آن را بر تکیه گاه پیش بینی شده در خط کش سینوسی تکیه داد و در صورتی که خط کش سینوسی فاقد تکیه گاه برای قطعه کار است می توان برای ثابت نمودن آن از خمیر مجسمه سازی استفاده نمود.
3. زیر یکی از پایه های خط کش سینوسی آن قدر بلوک سنجه قرار دهید تا تقریبا سطح قطعه کار با افق موازی شود.
4. برای کنترل توازی سطح قطعه کار با سطح افق از ساعت اندازه گیری و یا تراز استفاده کنید.
5. مقدار بلوک سنجه ها را آن قدر تغییر دهید تا سطح قطعه کار با افق موازی گردد.
6. با داشتن اندازه بلوک سنجه و فاصله مرکز تا مرکز پایه های خط کش سینوسی مقدار زاویه را محاسبه کنید.

لیست خط کش سینوسی SINE BARS

مشخصات کالا	سایز	کد کالا
خط کش سینوسی	6.5 سانت	SNB/2-1-2
خط کش سینوسی	13 سانت	SNB/5/SPL
