گوشه یاب و مرکزیاب مکانیکی سری EF-WCF برند GROZ (گروز)
گوشه یاب و مرکز یاب مکانیکی (فنر دار) EDGE J CENTER FINDERS از محصولات کمپانی GROZ می باشد
گوشه یاب و مرکزیاب مکانیکی سری EF-WCF برند GROZ (گروز)

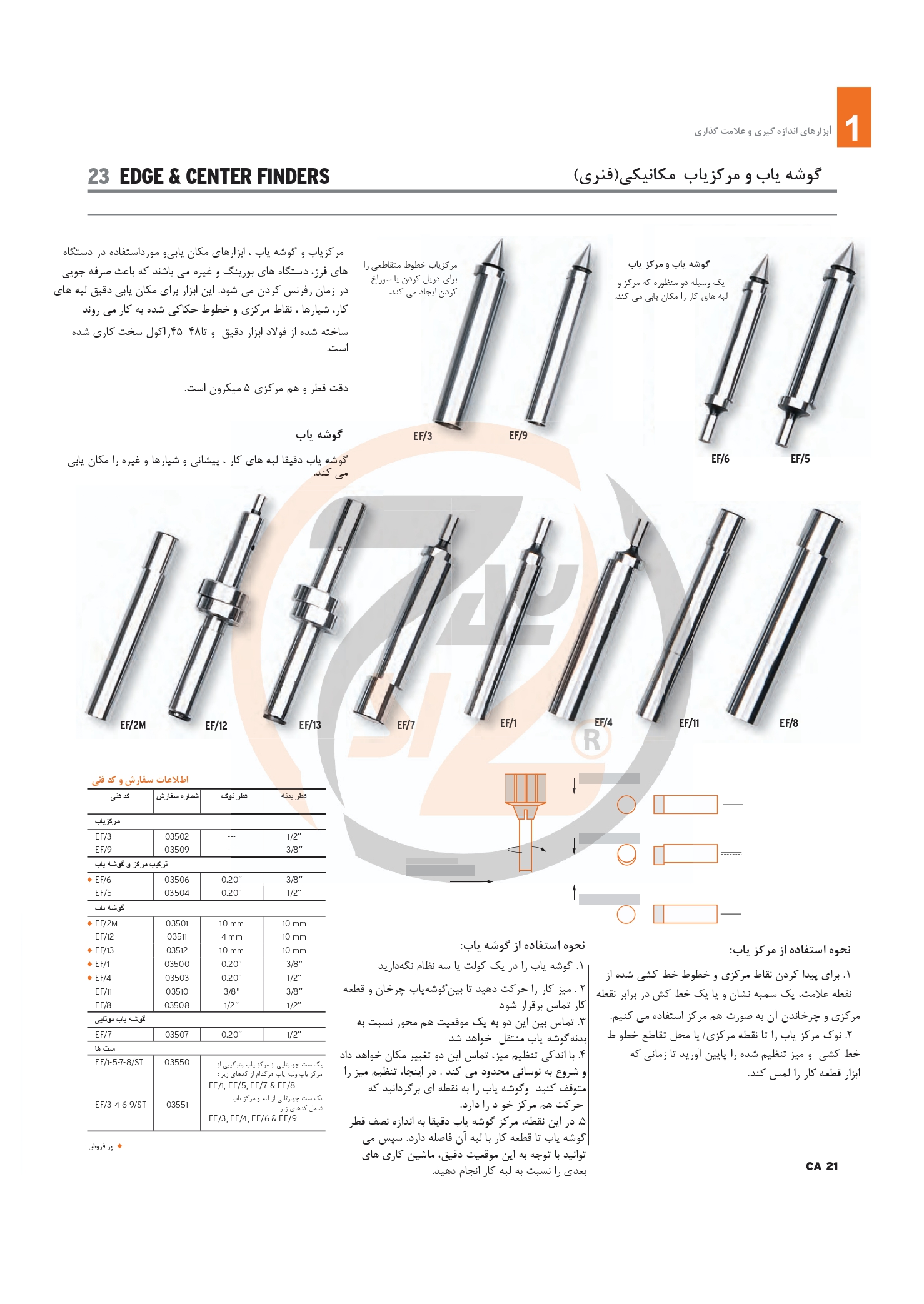

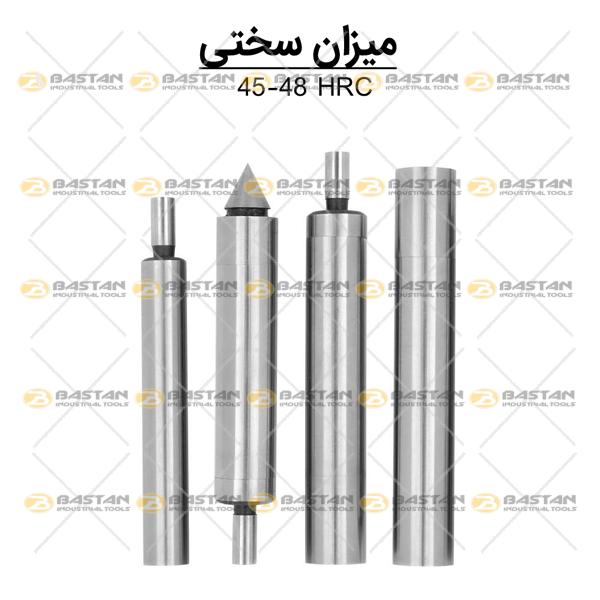

مرکز یاب و لبه یاب , ابزارهای مکان یابی هستند که نیاز به صرف زمان زیادی ندارند و مورد استفاده در دستگاه های فرز، دستگاه های بورینگ و غیره می باشد و باعث صرفه جویی در زمان رفرنس کردن می شود.این ابزار برای مکان یابی دقیق لبه های کار , شیارها , نقاط مرکزی و خطوط حکاکی شده به کار می روند. ساخته شده از فولاد ابزار دقیق و تا 45-48 راکول سخت کاری شده اند. دقت قطر و هم مرکزی 5 میکرون است.گوشه یاب دقیقا لبه های کار , پیشانی و شیارها و غیره را مکان یابی می کند.
گوشه یاب و مرکزیاب مکانیکی(فنر دار) EDGE J CENTER FINDERS

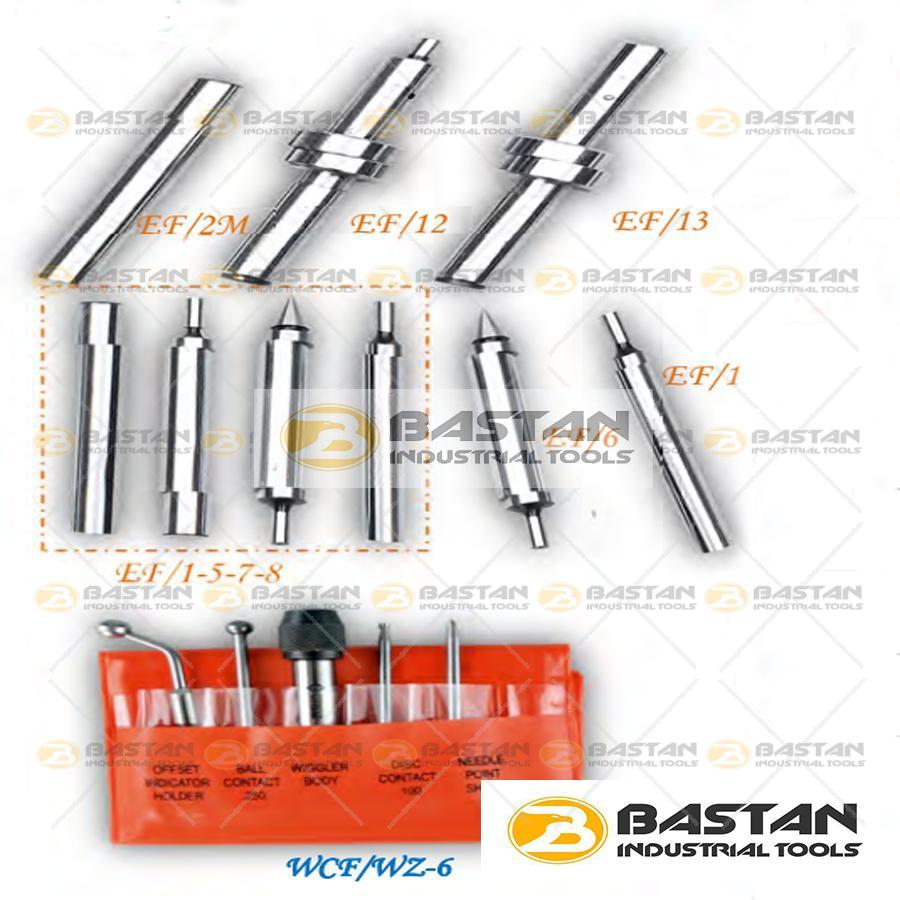

| مشخصات کالا | قطر استوانه | قطر نوک(پراپ) | کد کالا |
| گوشه یاب و مرکزیاب | 10 MM | 4 MM | EF/1 |
| گوشه یاب و مرکزیاب دوکاره | 10 MM | 4 MM نوک تیز | EF/6 |
| گوشه یاب و مرکزیاب | 10 MM | 10 MM | EF/2M |
| گوشه یاب و مرکزیاب | 10 MM | 10 MM | EF/13 |
| گوشه یاب و مرکزیاب | 10 MM | 4-10 MM | EF/12 |
| گوشه یاب و مرکزیاب سری | 10 MM | EF/1-5-7-8 | |
| مرکزیاب | WCF/WZ-6 |
استفاده از گوشه یاب:
- گوشه یاب را داخل فشنگی کلت قرار داده و محکم نمایید. سپس دستگاه را روشن نمایید.(لازم به توضیح است در این مرحله گوشه یاب به صورت لنگ(خارج از محورخارج از مرکز) کار می کند.)
- قطعه کار را به گونه ای حرکت دهید که قادر باشد با گوشه یاب در حال چرخش در تماس باشد.
- در صورت تماس به صورت صحیح و حرکت به صورت آهسته به سمت قطعه کار و انطباق صحیح,گوشه یاب از حالت لنگ در آمده و هم مرکز می شود.
- در این نقطه,مرکز گوشه یاب به اندازه نصف قطر تماس با لبه کار فاصله دارد که اجازه می دهد مکان دقیق نسبت به لبه برای عملیات های ماشین کاری بعدی تعیین شود.
| اطلاعات فنی | |
|---|---|
| عنوان محصول: | گوشه یاب و مرکزیاب مکانیکی سری EF-WCF برند GROZ (گروز) |
| توضیحات کوتاه محصول: | گوشه یاب و مرکز یاب مکانیکی (فنر دار) EDGE J CENTER FINDERS از محصولات کمپانی GROZ می باشد |
| کشور سازنده: | هند |
| برند محصول: | GROZ |
| عنوان صفحه: | گوشه یاب و مرکزیاب مکانیکی سری EF-WCF برند GROZ (گروز) |
| قیمت محصول: | تومان |
